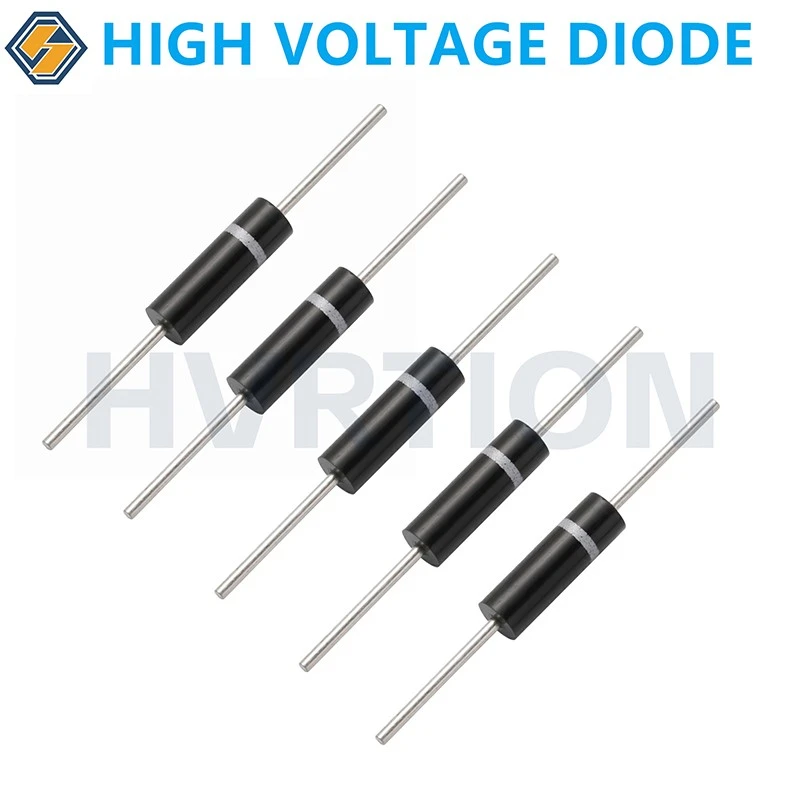

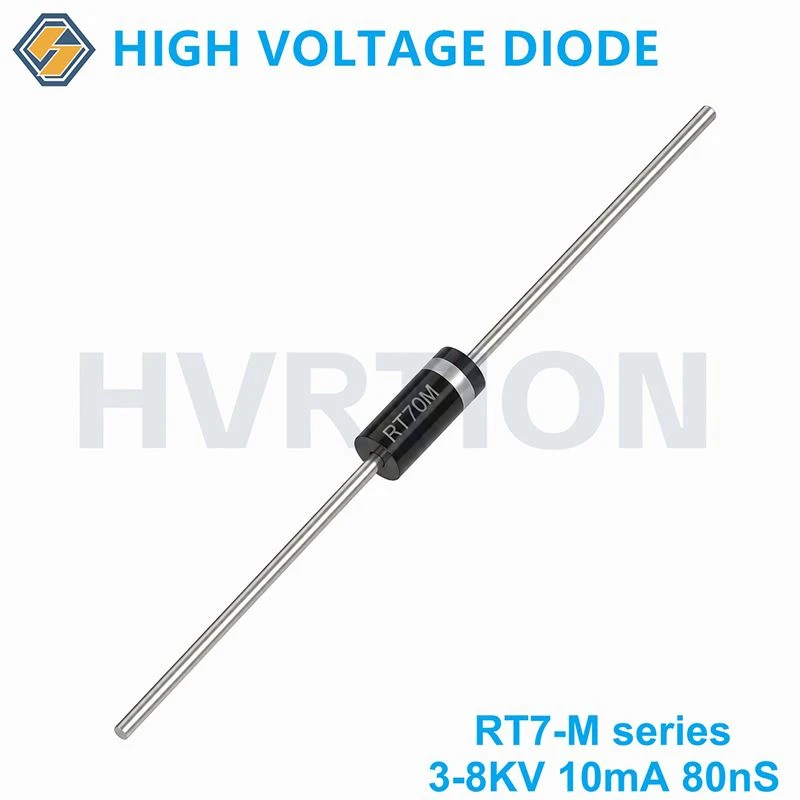

RT7-M seriyali HV diodi

Xususiyatlari

Nima uchun bu muhim

Juda qisqa 5 mm tana uzunligi

Faqatgina5 mm uzunlikda, bu eng qisqa 8KV/10mA yuqori kuchlanishli diodlardan biridir. Ultra{3}}ixcham HV modullari, portativ qurilmalari va an'anaviy HV diodlari chiqa olmaydigan-bo'sh joy cheklangan PCB'larga mos keladi.

Ultra{0}}Yupqa ph0,5 mm simlar

TheQo'rg'oshin diametri 0,5 mmnozik-teshik orqali-o‘tish, zich PCB sxemalari va egiluvchan sim simlariga oson kiritish imkonini beradi – miniatyuralashtirilgan elektronika uchun juda mos keladi.

Ultra{0}}Kichik ph2,5 mm tana diametri

Faqat2,5 mm kengligida– ko‘plab past kuchlanishli diodlarga qaraganda yupqaroq tanada 8KV gacha uzilish kuchlanishiga erishadi. Zo'r kuchlanish zichligi.

10mA oqim qobiliyati

Yetkazib beradi10mAo'rtacha to'g'ridan-to'g'ri oqim - shunga o'xshash o'lchamdagi HV diodlarining odatdagi 5mA-sidan ikki baravar yuqori. Hajmi oshirmasdan yuqori chiqish quvvati.

Ultra{0}}Tez tiklanish (80ns)

80nsqayta tiklash vaqti kommutatsiya yoʻqotishlarini kamaytiradi, issiqlik hosil boʻlishini minimallashtiradi va ixcham HV quvvat manbalarida yuqori-chastotali (20kHz–100kHz) ishlashini taʼminlaydi.

Juda kam oqish (2mA maksimal)

Faqat2µA25 gradusda teskari oqish - batareya bilan ishlaydigan portativ qurilmalar-va energiyani tejaydigan{2}}kutish rejimida ishlash uchun juda muhim.

0,5A kuchlanish qobiliyati

Bardosh beradi0.5Aeng yuqori kuchlanishli tok – quvvat-zarbada, takroriy uchqun chiqishi va kondansatör zaryadlash hodisalarida omon qoladi.

Keng kuchlanish diapazoni (3KV - 8KV)

To'rtta kuchlanish darajasi (3KV/4KV/6KV/8KV).aynan bir xil miniatyura paketi– tenglikni qayta loyihalashsiz kuchlanishni oson o'lchash.

120 daraja saqlash harorati

Yuqori{0}}haroratli muhit, yopiq shassi va uzoq-davomli uzluksiz ishlash uchun javob beradi.

Oʻzgartirish-boʻyicha

To'g'ridan-to'g'ri ko'plab miniatyura HV diodli seriyasini almashtiradi

Turi

Nominal qiymatlar

Temp. Vaziyat

Elektr xarakteristikasi
[Ta=25daraja, barchasi maksimal qiymatlar]

Hajmi

VRRM

IF(AV)

IFSM

Tj

Tstg

VF

IR1

Trr(mS)

C*B/D

[IF=10mA]

[VR=VRRM]

(IF=2mA IRM=4mA)

KV

mA

A

daraja

daraja

V

(μA)

μS

mm

RT703M

3

10

0.5

120

-40~+120

15

2

0.08

φ2.5*5/φ0.5

RT704M

4

10

0.5

20

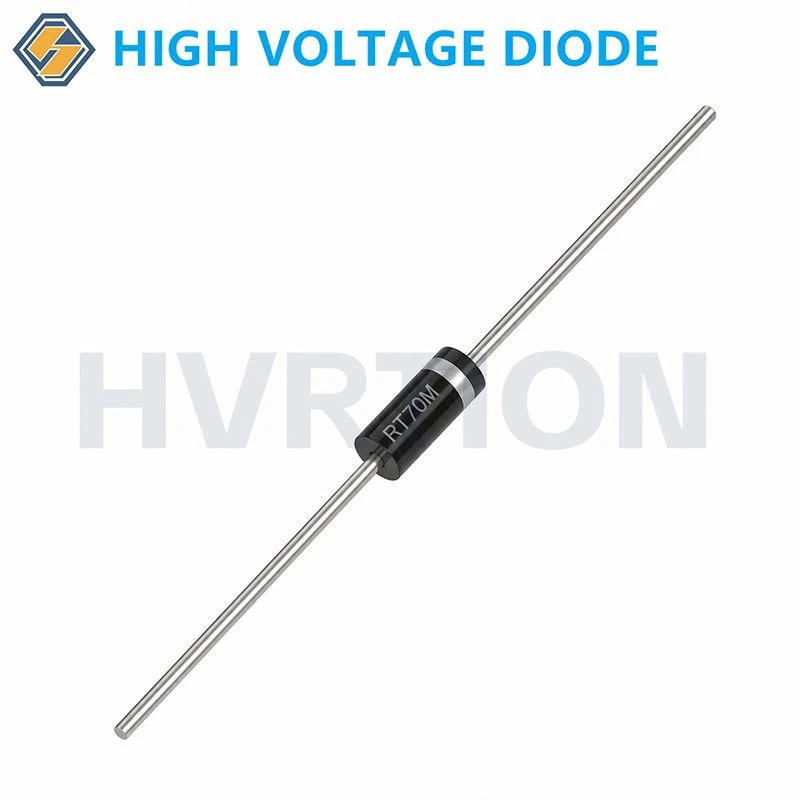

RT70M

6

10

0.5

20

RT71M

8

10

0.5

25

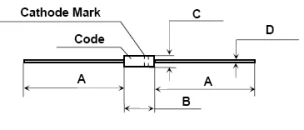

Paket kontur o'lchamlari

• Holat: Kalıplanmış plastik korpus

• Epoksi UL 94V-0 yonuvchanlik darajasiga javob beradi

• Polarite: Rangli band katod uchini bildiradi

Maxsus foydalanish holati

Ultra-ixcham ion generatorlari

Portativ salbiy ion generatorlari, taqiladigan havo tozalagichlari, mini ozon generatorlari, avtomobil ionizatorlari

Miniatyurali HV quvvat manbalari

Datchiklar, kichik elektrostatik cho'ktirgichlar, portativ tibbiy asboblar uchun o'rnatilgan HV modullari

Kichik maishiy texnika

Mini havo tozalagichlar, muzlatgich deodorizatorlari, ion funksiyali fenlar, ionizatorli konditsionerlar

CRT displeylari / FBT (eski va ta'mirlash)

Flyback transformatorining yuqori kuchlanishli rektifikatsiyasi - ayniqsa ixcham CRT monitorlari va portativ televizorlarda

Tibbiy mikro qurilmalar

Portativ yuqori kuchlanishli terapiya yamoqlari, miniatyura rentgen drayverlari, kichik diatermiya uskunalari

Sinov va o'lchash

Qo'lda yuqori kuchlanishli zondlar, cho'ntak o'lchamli{0}}izolyatsiya sinovlari, portativ HV o'lchagichlar

Elektrostatik ilovalar

Elektrostatik püskürtme (kichik{0}}o'lchov), sirtni o'zgartirish uchun korona bilan ishlov berish, statik eliminatorlar

Impulsli quvvat (past energiya)

Fotoflesh uchun kondansatör zaryadlash sxemalari, uchqun bo'shlig'i tetiklari, kichik lazer drayverlari
